ট্যাকোনিক মুদ্রিত সার্কিট বোর্ড

ট্যাকোনিক পিসিবি: এর অর্থ কী?

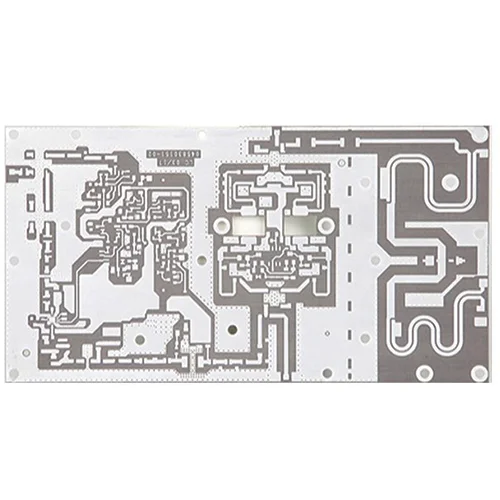

ভায়াফুল হ'ল পেশাদার চীন ট্যাকোনিক প্রিন্টেড সার্কিট বোর্ড প্রস্তুতকারক এবং সরবরাহকারী, আপনি যদি ট্যাকোনিক প্রিন্টেড সার্কিট বোর্ডের সন্ধান করছেন তবে এখনই আমাদের সাথে পরামর্শ করুন! ট্যাকোনিক পিসিবি হ'ল ট্যাকোনিক পিসিবি উপকরণ ব্যবহার করে উত্পাদিত একটি মুদ্রিত সার্কিট বোর্ড। এই উপকরণগুলি সিরামিক-ভরা পলিটেট্রাফ্লুওরোথিলিন এবং গ্লাস ফাইবার রিইনফোর্সড উপকরণ। এই বোর্ডগুলি যোগাযোগ এবং মহাকাশ শিল্পগুলিতে আরএফ অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত।

এই মুদ্রিত সার্কিট বোর্ডের কম ডাইলেট্রিক ক্ষতি এবং বৈদ্যুতিক সংকেত ক্ষতি রয়েছে, এটি বিভিন্ন অ্যাপ্লিকেশনগুলির জন্য আদর্শ করে তোলে। বোর্ডটি ইলেকট্রনিক্স বিশ্বের ক্রমবর্ধমান চাহিদা মেটাতে ডিজাইন করা হয়েছে। ট্যাকোনিক পিসিবি বিভিন্ন ডাইলেট্রিক ধ্রুবক মানগুলিতে উপলব্ধ।

ট্যাকোনিক আরএফ ল্যামিনেটসের ক্ষেত্রে একটি সুপরিচিত ব্র্যান্ড। এটি উচ্চ-পারফরম্যান্স ডিজিটাল বোর্ড, মাল্টি-লেয়ার আরএফ এবং অন্যান্য বৈদ্যুতিন ডিভাইস তৈরির জন্য মুদ্রিত সার্কিট বোর্ড সরবরাহ করে। ট্যাকোনিক ল্যামিনেটগুলি স্ট্যান্ডার্ড পদ্ধতিগুলি ব্যবহার করে মিল, ধাতুপট্টাবৃত এবং কাটা যেতে পারে।

ট্যাকোনিক পিসিবি এবং আইসোলা পিসিবির মধ্যে পার্থক্য কী?

অনেকে ভাবছেন যে ট্যাকোনিক এবং আইসোলা পিসিবির মধ্যে পার্থক্য কী। এই দুটি ধরণের মুদ্রিত সার্কিট বোর্ডের একই সুবিধা রয়েছে তবে সেগুলি একে অপরের থেকে আলাদা। ট্যাকোনিক পিসিবি সিরামিক-ভরা পিটিএফই বা গ্লাস-চাঙ্গা পিটিএফই পিসিবি ব্যবহার করে যা এটি তাপীয় এবং বৈদ্যুতিকভাবে স্থিতিশীল করে তোলে।

ট্যাকোনিক প্যানেলগুলি উচ্চ-পারফরম্যান্স প্যানেলগুলির চাহিদা মেটাতে থার্মোপ্লাস্টিক প্রিপ্রেজ এবং থার্মোসেট উপকরণগুলি ব্যবহার করে। এই বোর্ডগুলি মাইক্রোওয়েভ বা আরএফ ডিজাইনের জন্য আদর্শ।

এদিকে, আইএসওএলএ পিসিবিগুলি কপার ক্ল্যাড ল্যামিনেটস এবং ডাইলেট্রিক প্রিপ্রেজ ব্যবহার করে তৈরি করা হয়। এই স্তরিতগুলির একটি রজন রচনা রয়েছে যা উচ্চ-পারফরম্যান্স অ্যাপ্লিকেশনগুলির চাহিদা পূরণ করে। আইসোলা পিসিবিগুলিতে দুর্দান্ত যান্ত্রিক, তাপীয় এবং বৈদ্যুতিক বৈশিষ্ট্য রয়েছে। এই বৈশিষ্ট্যগুলি এফআর -4 এর বেশি উপকরণ সরবরাহ করে।

ট্যাকোনিক এবং আইসোলা পিসিবিগুলি উচ্চ-গতি এবং উচ্চ-পারফরম্যান্স অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে তবে এই বোর্ডগুলি উত্পাদনে বিভিন্ন উপকরণ ব্যবহার করে।

ট্যাকোনিক পিসিবিগুলির সুবিধা

স্বল্প ব্যয়: এই জাতীয় বোর্ড তৈরি করার সময়, স্বল্প ব্যয় একটি প্রয়োজনীয়তা। এটি সর্বদা ইঞ্জিনিয়ারদের জন্য একটি সাশ্রয়ী মূল্যের বিকল্প। এই সিরামিক ভরা ল্যামিনেট অর্থের জন্য দুর্দান্ত মূল্য সরবরাহ করে।

কম ডাইলেট্রিক ক্ষতি: কম ডাইলেট্রিক ক্ষতি ল্যামিনেটগুলি আরএফ এবং মাইক্রোওয়েভ অ্যাপ্লিকেশনগুলির জন্য আদর্শ। ট্যাকোনিকের ডাইলেট্রিক ক্ষতি খুব কম। এই উপাদানের কম ডাইলেট্রিক ক্ষতি এই উপাদানটির ডাইলেট্রিক ধ্রুবকের ফলাফল।

কম বৈদ্যুতিক সংকেত ক্ষতি: এটি এই বোর্ডগুলির একটি বড় সুবিধা। ট্যাকোনিক স্তরিতগুলি তাদের উত্পাদনগুলিতে ব্যবহৃত উপকরণগুলির কারণে কম ডাইলেট্রিক সিগন্যালের ক্ষতি করে।

ডাইলেট্রিক ধ্রুবকগুলির বিস্তৃত পরিসীমা: ট্যাকোনিক পিসিবিগুলি বিস্তৃত ডাইলেট্রিক ধ্রুবক সরবরাহ করে। এটি বিভিন্ন অ্যাপ্লিকেশনগুলির জন্য এটি আদর্শ করে তোলে।

কম অপচয় হ্রাস ফ্যাক্টর: এই সার্কিট বোর্ডের কম অপচয় হ্রাস ফ্যাক্টর রয়েছে এবং এটি একটি দুর্দান্ত অন্তরক উপাদান। একটি কম অপচয় হ্রাস ফ্যাক্টর একটি কার্যকর অন্তরক সিস্টেম নির্দেশ করে।

দুর্দান্ত মাত্রিক স্থিতিশীলতা: ট্যাকোনিক পিসিবিগুলি তাপের সংস্পর্শে থাকা সত্ত্বেও তাদের মূল মাত্রাগুলি ধরে রাখে। ইঞ্জিনিয়াররা এই বোর্ডটি অ্যাপ্লিকেশনগুলির জন্য ব্যবহার করেন যেখানে এটি বিভিন্ন তাপমাত্রার সংস্পর্শে আসতে পারে।

কম আর্দ্রতা শোষণ: এই বোর্ডে কম আর্দ্রতা শোষণ রয়েছে। সুতরাং, এটি আর্দ্র পরিবেশে ব্যবহার করা যেতে পারে। আর্দ্রতা পিসিবির স্থায়িত্বের জন্য ভাল নয়, তাই কম আর্দ্রতা শোষণযুক্ত পিসিবি একটি আদর্শ পছন্দ।

ট্যাকোনিক পিসিবিগুলির হাইব্রিড উত্পাদনতে বিবেচনা করার কারণগুলি

ট্যাকোনিক পিসিবিগুলির হাইব্রিড উত্পাদন চলাকালীন কয়েকটি কারণ বিবেচনা করা দরকার, i। ই।, ট্যাকোনিক আরএফ 35 পিসিবি।

ড্রিলিং পরামিতি: ড্রিলিং পরামিতিগুলি সঠিক ড্রিল গর্ত গঠন নির্ধারণ করে বলে বিবেচনা করার জন্য একটি গুরুত্বপূর্ণ উপাদান। ড্রিল বিটের ফিড এবং গতি স্ট্যাকড উপকরণ দ্বারা নির্ধারিত হয়। একটি হাইব্রিড উত্পাদন প্রক্রিয়াতে, গতি এবং ফিডটি সামঞ্জস্য করা দরকার। উদাহরণস্বরূপ, কিছু উপাদান প্রচুর তাপকে বিচ্ছিন্ন করে দেয়, যা বিকৃতি সৃষ্টি করতে পারে।

সামঞ্জস্যপূর্ণ উপকরণ: হাইব্রিড স্ট্যাকটিতে ব্যবহৃত উপকরণগুলি ল্যামিনেশন চক্রের সাথে মিলে যাওয়া উচিত। কিছু উপকরণ ল্যামিনেশন প্রক্রিয়া চলাকালীন উচ্চতর তাপমাত্রা এবং চাপ প্রয়োজন। আপনার ডিজাইনে ব্যবহারের আগে উপাদানটির উদ্দেশ্যটি নিশ্চিত করতে আপনার উপাদানটির ডেটা শিটটি সর্বদা পরীক্ষা করা উচিত।

গর্তের প্রাচীরটি প্রস্তুত করুন: গর্তটি তুরপুন করার পরে, পরবর্তী পদক্ষেপটি হোলের প্রাচীরটি প্রস্তুত করা। প্রতিটি সাধারণ গোষ্ঠীর জন্য, প্রক্রিয়া নির্দেশাবলী থাকতে পারে। সামগ্রিক নির্ভরযোগ্যতা অর্জনের জন্য আপনাকে অবশ্যই প্রতিটি উপাদানের প্রক্রিয়াটি উন্নত করতে হবে।
