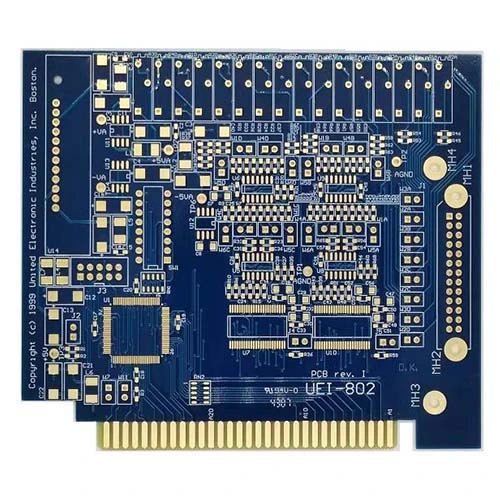

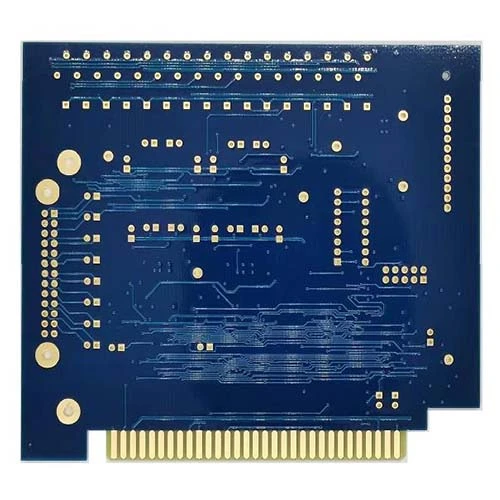

পার্শ্বযুক্ত সোনার আঙুলের সার্কিট বোর্ড

সোনার আঙুলের পিসিবিগুলি হ'ল সোনার আঙুলের মতো প্যাডযুক্ত, যা প্রায়শই প্রান্ত সংযোগকারী হিসাবে ব্যবহৃত হয়।

রাসায়নিক সোনার ধাতুপট্টাবৃত দুর্দান্ত সোল্ডারিবিলিটি রয়েছে তবে রাসায়নিক জমার প্রক্রিয়াটির অর্থ এটি বারবার পরিধান সহ্য করা খুব নরম এবং পাতলা। সোনার ধাতুপট্টাবৃত আরও ঘন এবং শক্ত, এটি পিসিবি এজ সংযোগকারী পরিচিতিগুলি পুনরায় প্লাগ করার জন্য আদর্শ করে তোলে। সোনার আঙুলের পিসিবিগুলি সাধারণত সহজ সন্নিবেশ নিশ্চিত করতে প্রান্ত সংযোগকারীটিতে চ্যাম্পার করতে হয়। চ্যামফারিং নির্দিষ্টভাবে বর্ণিত হলে ক্রমের বিশদগুলিতে নির্দিষ্ট করা যেতে পারে।

সোনার আঙ্গুলগুলি হ'ল সোনার ধাতুপট্টাবৃত পোস্ট যা আপনি একটি মুদ্রিত সার্কিট বোর্ডের (পিসিবি) সংযোগ প্রান্তে দেখতে পান। সোনার আঙ্গুলের উদ্দেশ্য হ'ল সহায়ক পিসিবিগুলিকে কম্পিউটার মাদারবোর্ডের সাথে সংযুক্ত করা। পিসিবি সোনার আঙ্গুলগুলি বিভিন্ন অন্যান্য ডিভাইসেও ব্যবহৃত হয় যা ডিজিটাল সংকেতগুলির মাধ্যমে যোগাযোগ করে যেমন গ্রাহক স্মার্টফোন এবং স্মার্ট ঘড়ি। যেহেতু খাদটির দুর্দান্ত বৈদ্যুতিক পরিবাহিতা রয়েছে, এটি পিসিবিতে সংযোগ পয়েন্ট হিসাবে ব্যবহৃত হয়।

পিসিবি সোনার আঙুলের ইলেক্ট্রোপ্লেটিং প্রক্রিয়াটির জন্য দুটি ধরণের সোনার উপযুক্ত রয়েছে:

তড়িৎ নিকেল নিমজ্জন সোনার (এনিগ): এই সোনার বৈদ্যুতিন সোনার চেয়ে সোল্ডার করা আরও কার্যকর এবং সহজ, তবে এর নরম, পাতলা (সাধারণত 2-5U ") রচনাটি সার্কিট বোর্ডের প্লাগিং এবং প্লাগিং এবং প্লাগগিংয়ের টিয়ার এফেক্টগুলির জন্য এনগকে অনুপযুক্ত করে তোলে।

সোনার আঙ্গুলগুলি একে অপরের সাথে যোগাযোগ করতে বিভিন্ন সার্কিট বোর্ডকে সক্ষম করে। শক্তি থেকে সরঞ্জাম পর্যন্ত, একটি প্রদত্ত কমান্ড কার্যকর করতে সংকেতগুলি অবশ্যই একাধিক পরিচিতির মধ্যে পাস করতে হবে। যখন কোনও কমান্ড টিপানো হয়, তখন পড়ার আগে সংকেতটি এক বা একাধিক বোর্ডের মধ্যে পাস করা হয়। উদাহরণস্বরূপ, আপনি যদি কোনও মোবাইল ডিভাইসে কোনও রিমোট কমান্ড টিপেন তবে আপনার হাতে পিসিবি-সক্ষম ডিভাইস থেকে সিগন্যালটি নিকটবর্তী বা দূরবর্তী মেশিনে প্রেরণ করা হয়, যা ফলস্বরূপ তার নিজস্ব সার্কিট বোর্ডের মাধ্যমে সংকেত গ্রহণ করে। সোনার আঙ্গুলগুলি ধাতুপট্টাবৃত প্রক্রিয়াটিতে অনেক সূক্ষ্ম পদক্ষেপ জড়িত। এটি নিশ্চিত করে যে উত্পাদন লাইনের বাইরে আসা প্রতিটি সার্কিট বোর্ড সিগন্যালটি পুরোপুরি পরিচালনা করার জন্য সঠিক সরঞ্জাম দিয়ে সজ্জিত। ইলেক্ট্রোপ্লেটিং প্রক্রিয়ায় জড়িত মানগুলি প্রতিটি সার্কিট বোর্ডের সোনার আঙ্গুলগুলি প্রদত্ত মাদারবোর্ডের সাথে সম্পর্কিত সকেটের সাথে পুরোপুরি মেলে তা নিশ্চিত করতে সহায়তা করে। এই সমস্ত সোনার আঙ্গুল এবং সকেটগুলি ফিট করে তা নিশ্চিত করার জন্য, প্রতিটি পিসিবি অবশ্যই অবশ্যই একাধিক পরিদর্শন এবং ত্রুটিযুক্ত পরীক্ষাগুলি পাস করতে হবে। যদি সার্কিট বোর্ডে সোনার ধাতুপট্টাবৃত যথেষ্ট মসৃণ না হয় বা পৃষ্ঠের সাথে পর্যাপ্ত পরিমাণে মেনে না থাকে তবে ফলাফলগুলি বাণিজ্যিক মুক্তির জন্য যথেষ্ট ভাল হবে না। পিসিবি সোনার আঙুলটি একত্রিত হওয়ার জন্য, ইলেক্ট্রোপ্লেটিং প্রক্রিয়াটি অবশ্যই এমন এক ধাপে চালিত করতে হবে যেখানে সার্কিট বোর্ডের আশেপাশের বিবরণগুলি প্রথম সম্পন্ন হয়। যখন আঙ্গুলগুলি ধাতুপট্টাবৃত করা দরকার তখন নিকেল তামাটিতে প্রয়োগ করা হয়। তারপরে, পৃষ্ঠের সমাপ্তি সর্বশেষে প্রয়োগ করা হয়। যখন সবকিছু প্রস্তুত থাকে, বোর্ডটি একটি ম্যাগনিফাইং গ্লাসের নীচে পরিদর্শন করা হয় এবং আনুগত্যের জন্য পরীক্ষা করা হয়।

পিসিবি সোনার আঙুলের ইলেক্ট্রোপ্লেটিং প্রক্রিয়া চলাকালীন আঙ্গুলগুলি সঠিকভাবে কাজ করার জন্য নির্দিষ্ট মানগুলি অনুসরণ করতে হবে। পিসিবি নিজেই নকশাকে অবশ্যই উপযুক্ত আঙুলের দৈর্ঘ্য এবং প্রান্তিককরণের জন্য প্রয়োজনীয় অঞ্চলটি বিবেচনা করতে হবে।

পিসিবি নিজেই উদ্দেশ্য বা আকার নির্বিশেষে, নিম্নলিখিত নিয়মগুলি সর্বদা সোনার আঙুলের নকশায় প্রযোজ্য:

গর্তের মাধ্যমে ধাতুপট্টাবৃত সোনার আঙুলের কাছাকাছি হওয়া উচিত নয়, সোনার আঙুলের সোল্ডার মাস্ক বা সিল্কের পর্দার সাথে কোনও যোগাযোগ থাকতে হবে না এবং দু'জনকে একটি নির্দিষ্ট দূরত্বে রাখা উচিত, এবং সোনার আঙুলটি সর্বদা পিসিবির মাঝখানে মুখোমুখি হতে হবে (যদি আপনি একটি প্রান্ত বেভেল চান) তবে পিসিবি সোনার আঙুলের বৈদ্যুতিনকরণের প্রক্রিয়া চলাকালীন অনুসরণ না করা হয়, পিসিবি যোগাযোগ করতে পারে না। অথবা, পিসিবি মাদারবোর্ডে সংশ্লিষ্ট স্লটে সঠিকভাবে serted োকানো যেতে পারে না। সোনার একটি পিসিবিতে সংযোগকারী আঙ্গুলগুলিতে ব্যবহৃত হয়। সোনার শক্তি সোনার আঙ্গুলগুলি সংযোগের পরিচিতিগুলি না পরে কয়েকবার বার serted োকানো এবং বের করে দেওয়ার অনুমতি দেয়। সোনার ধাতুপট্টাবৃত সুরক্ষা ব্যতীত, একটি সার্কিট বোর্ড কয়েকটি ব্যবহারের পরে সহজেই এর সংযোগটি হারাতে পারে।

আপনি ভাবতে পারেন যে অন্যান্য ধরণের ধাতবগুলির চেয়ে সোনার কেন ভাল। সর্বোপরি, সোনার অন্যতম বিরল এবং ব্যয়বহুল প্রাকৃতিক উপাদান। তামা বা নিকেলের সাথে পিসিবির সংযোগ প্রান্তগুলি প্লেট করা কি আরও ব্যয়বহুল হবে না? তবে, একটি মুদ্রিত সার্কিট বোর্ডের প্রয়োজনীয় কার্যকারিতার জন্য সোনার প্রয়োজন। পিসিবিগুলি তাদের আধুনিক আকারে বিকশিত হওয়ার সাথে সাথে বেশ কয়েকটি কারণের কারণে সোনার সর্বাধিক উপযুক্ত সংযোগ যোগাযোগ ধাতু হিসাবে দৃ determined ় সংকল্পবদ্ধ ছিল। স্বর্ণের প্রধান সুবিধা হ'ল খাদটির পরিবাহিতা এবং জারা প্রতিরোধের। শক্তি বাড়ানোর জন্য, মুদ্রিত সার্কিট বোর্ডগুলিতে ব্যবহৃত সোনার প্রায়শই নিকেল বা কোবাল্টের সাথে মিলিত হয়, যা ধ্রুবক পিসিবি ক্রিয়াকলাপের মুখে সোনার আরও বেশি প্রতিরোধ দেয়।
