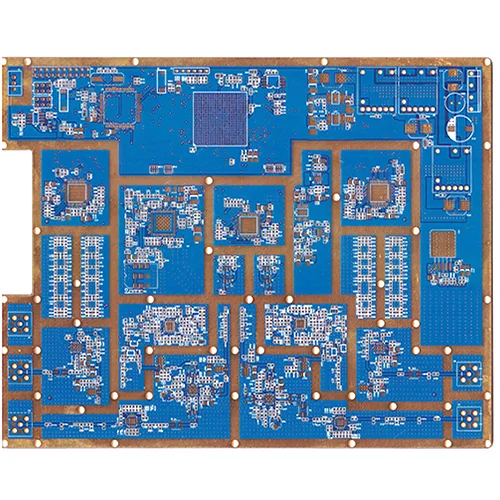

উচ্চ ফ্রিকোয়েন্সি হাইব্রিড পিসিবি

উচ্চ-ফ্রিকোয়েন্সি মিক্সিং বোর্ডগুলি কোথায় ব্যবহৃত হয়?

স্যাটেলাইট রিসিভারস, বেস স্টেশন অ্যান্টেনা, মাইক্রোওয়েভ ট্রান্সমিশন, গাড়ি ফোন, গ্লোবাল পজিশনিং সিস্টেমস, স্যাটেলাইট যোগাযোগ, যোগাযোগ সরঞ্জাম সংযোগকারী, রিসিভার, সিগন্যাল দোলেটর, হোম অ্যাপ্লায়েন্স নেটওয়ার্কস, উচ্চ-গতির কম্পিউটিং কম্পিউটার, অসিলোস্কোপস, আইসি টেস্ট ইনস্ট্রুমেন্টস ইত্যাদি, উচ্চ-ফ্রিকোয়েন্সি যোগাযোগ। ইন্টারমিডিয়েট ফ্রিকোয়েন্সি যোগাযোগ, উচ্চ-গতির সংক্রমণ, উচ্চ গোপনীয়তা, উচ্চ সংক্রমণ গুণমান, উচ্চ সঞ্চয় ক্ষমতা প্রক্রিয়াকরণ এবং অন্যান্য যোগাযোগ এবং কম্পিউটার ক্ষেত্রগুলির জন্য উচ্চ-ফ্রিকোয়েন্সি মাইক্রোওয়েভ মুদ্রিত সার্কিট বোর্ডগুলির প্রয়োজন।

মাইক্রোওয়েভ উচ্চ-ফ্রিকোয়েন্সি হাইব্রিড পিসিবি স্ট্যাকিং পদ্ধতি এবং বৈশিষ্ট্য

1। একটি উচ্চ-ফ্রিকোয়েন্সি হাইব্রিড পিসিবি নিয়ন্ত্রণযোগ্য গভীরতা সংমিশ্রণ ল্যামিনেশন কাঠামো, উচ্চ-ফ্রিকোয়েন্সি হাইব্রিড পিসিবিতে এল 1 কপার স্তর (উচ্চ-ফ্রিকোয়েন্সি শীট), এল 2 তামা স্তর (পিপি শীট), এল 3 তামা স্তর (ইপোক্সি রজন সাবস্ট্রেট), এল 4 কপার স্তরটি রয়েছে; এল 2, এল 3, এল 4 তামা স্তরগুলি একই অবস্থানে একই আকারের স্লট সরবরাহ করা হয়; এল 4 কপার স্তরটি ভিতরে থেকে বাইরের দিকে তিন-ইন-ওয়ান বাফার উপাদান দিয়ে সাজানো হয় এবং স্টিল প্লেট এবং ক্রাফ্ট পেপার বাইরের থেকে বাইরে স্ট্যাক করা হয়; অ্যালুমিনিয়াম প্লেট, ইস্পাত প্লেট এবং ক্রাফ্ট পেপারটি এল 1 তামা স্তরটিতে ভিতরে থেকে বাইরের দিকে স্ট্যাক করা হয়।

2। প্রথম বৈশিষ্ট্য অনুসারে, তিন-ইন-ওয়ান বাফার উপাদান হ'ল রিলিজ ফিল্মের দুটি স্তরের মধ্যে একটি বাফার উপাদান স্যান্ডউইচড।

3। প্রথম বৈশিষ্ট্য অনুসারে, বর্তমান আবিষ্কারের উচ্চ-ফ্রিকোয়েন্সি বোর্ড নিয়ন্ত্রিত গভীরতা মিশ্র বোর্ডের স্তরিত কাঠামোটি চিহ্নিত করা হয়েছে যে উচ্চ-ফ্রিকোয়েন্সি শীটটি একটি পলিটেট্রাফ্লুওরোথিলিন শীট।

উচ্চ-ফ্রিকোয়েন্সি হাইব্রিড পিসিবি কমপোজিট বোর্ডের সম্প্রসারণ এবং সংকোচনের বৈশিষ্ট্যগুলি সাধারণ ইপোক্সি রজন সাবস্ট্রেটের চেয়ে পৃথক, সুতরাং বোর্ডের ওয়ার্পিং এবং সঙ্কুচিত হওয়া নিয়ন্ত্রণ করা কঠিন, এবং প্রথম গ্রোভিং এবং তারপরে চাপ দেওয়ার প্রক্রিয়াজাতকরণ পদ্ধতিটি বোর্ডের সমস্যা ধাতব ডেন্টগুলির কারণ হবে। ত্রি-ইন-ওয়ান বাফার উপাদানটি খাঁজের একপাশে সেট করা আছে এবং ডেন্টগুলির সমস্যা এড়াতে টিপানোর সময় বাফার উপাদানগুলি খাঁজের গর্তে পূরণ করা যেতে পারে। ক্রাফ্ট পেপার বাফার চাপটি পিচবোর্ডের উভয় পাশে তাপ স্থানান্তরকে অভিন্নভাবে ভারসাম্য বজায় রাখতে সেট করা হয় এবং স্টিলের প্লেটটি চাপ দেওয়ার সময় অভিন্ন তাপ পরিবাহিতা নিশ্চিত করার জন্য সেট করা হয়, যাতে চাপটি সমতল হয় এবং চাপ প্রক্রিয়া চলাকালীন তাপ এবং চাপ ভারসাম্যযুক্ত হয়, যাতে বোর্ডের বক্ররেখা এবং প্রসারণ আরও ভালভাবে নিয়ন্ত্রণ করা যায়।

5 জি যোগাযোগ প্রযুক্তির দ্রুত বিকাশের সাথে, উচ্চতর ফ্রিকোয়েন্সি প্রয়োজনীয়তা যোগাযোগ সরঞ্জামের জন্য সামনে রাখা হয়। বাজারে অনেকগুলি মাইক্রোওয়েভ উচ্চ-ফ্রিকোয়েন্সি হাইব্রিড পিসিবি রয়েছে। এই মাইক্রোওয়েভ উচ্চ-ফ্রিকোয়েন্সি হাইব্রিড পিসিবিগুলির উত্পাদন প্রযুক্তি উচ্চতর প্রয়োজনীয়তাও এগিয়ে দেয়। আমরা 10 বছরেরও বেশি সময় ধরে আইপিসিবি প্রসেসিংয়ে বিশেষীকরণ করেছি এবং মাল্টি-লেয়ার হাইব্রিড পিসিবি উত্পাদন পরিষেবা সরবরাহ করতে পারি। আমাদের কাছে মাল্টি-লেয়ার হাইব্রিড পিসিবি উত্পাদনের পুরো প্রক্রিয়াটির জন্য প্রয়োজনীয় সমস্ত সরঞ্জাম রয়েছে, আইএসও 9001-2000 আন্তর্জাতিক স্ট্যান্ডার্ড ম্যানেজমেন্ট সিস্টেম মেনে চলি এবং আইএটিএফ 16949 এবং আইএসও 14001 সিস্টেম শংসাপত্রটি পাস করেছে। এর পণ্যগুলি ইউএল শংসাপত্রটি পাস করেছে এবং আইপিসি-এ -600 জি এবং আইপিসি -6012 এ স্ট্যান্ডার্ডগুলি মেনে চলে। আমরা উচ্চ-মানের, উচ্চ-স্থিতিশীলতা এবং উচ্চ-অভিযোজনযোগ্যতা মাইক্রোওয়েভ উচ্চ-ফ্রিকোয়েন্সি হাইব্রিড পিসিবি নমুনা এবং ব্যাচ পরিষেবা সরবরাহ করতে পারি।
