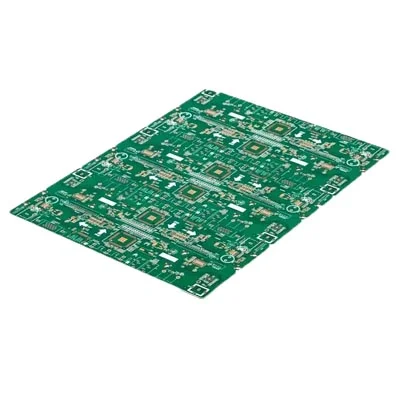

এফআর 4 বৈদ্যুতিন প্রতিবন্ধকতা নিয়ন্ত্রণ পিসিবি

প্রতিবন্ধকতা প্রভাবিত পাঁচটি কারণ

প্রথম: ডাইলেট্রিক বেধ। ডাইলেট্রিক বেধ বৃদ্ধি প্রতিবন্ধকতা বাড়িয়ে তুলতে পারে, যখন ডাইলেট্রিক বেধ হ্রাস করা প্রতিবন্ধকতা হ্রাস করতে পারে; বিভিন্ন আধা-শক্ত ট্যাবলেটগুলিতে বিভিন্ন আঠালো সামগ্রী এবং বেধ থাকে। চাপযুক্ত বেধ ক্রাশারের সমতলতা এবং প্রেস প্লেটের প্রোগ্রামের সাথে সম্পর্কিত; ব্যবহৃত যে কোনও ধরণের প্লেটের জন্য, উত্পাদিত হতে পারে এমন ডাইলেট্রিক স্তরটির বেধ অবশ্যই গণনা করা উচিত, যা গণনার নকশার পক্ষে উপযুক্ত। ট্রায়াল ছাঁচ সহনশীলতা ডাইলেট্রিক বেধ নিয়ন্ত্রণের মূল চাবিকাঠি।

দ্বিতীয়: লাইন প্রস্থ। রেখার প্রস্থ বাড়ানো প্রতিবন্ধকতা হ্রাস করতে পারে, যখন রেখার প্রস্থ হ্রাস করা প্রতিবন্ধকতা বাড়িয়ে তুলতে পারে। লাইন প্রস্থের নিয়ন্ত্রণের প্রয়োজনীয়তাগুলি +/- 10%এর সহনশীলতার মধ্যে প্রতিবন্ধকতা নিয়ন্ত্রণের প্রয়োজনীয়তার ফাঁকটি আরও ভালভাবে পূরণ করতে পারে। ফাঁক 10%ছাড়িয়ে যেতে পারে না। প্রস্থটি মূলত এচিং নিয়ন্ত্রণ দ্বারা নিয়ন্ত্রিত হয়। লাইনের প্রস্থটি নিশ্চিত করার জন্য, ইঞ্জিনিয়ারিং ফিল্মটি এচিং সাইড এচিং, ফটো-অঙ্কন ত্রুটি এবং গ্রাফিক স্থানান্তর ত্রুটি অনুসারে লাইন প্রস্থের প্রয়োজনীয়তাগুলি পূরণ করতে ক্ষতিপূরণ দেওয়া হয়।

তৃতীয়: তামার বেধ। লাইনের বেধ হ্রাস করা প্রতিবন্ধকতা বাড়িয়ে তুলতে পারে, যখন লাইন বেধ বৃদ্ধি প্রতিবন্ধকতা হ্রাস করতে পারে; গ্রাফিক ইলেক্ট্রোপ্লেটিং নিয়ন্ত্রণ বা সংশ্লিষ্ট বেধের তামা ফয়েল ব্যবহার করে লাইন প্রস্থকে নিয়ন্ত্রণ করা যেতে পারে। তামার বেধের নিয়ন্ত্রণের জন্য অভিন্ন নিয়ন্ত্রণ প্রয়োজন। লাইনে অসম তামা বেধ রোধ করতে সূক্ষ্ম রেখা এবং বিচ্ছিন্ন রেখার রক্তপাতের ব্লকগুলি যুক্ত করা হয়, যা সিএস এবং এসএস পৃষ্ঠগুলিতে তামা বিতরণে অসম প্রতিবন্ধকতা বিতরণকে প্রভাবিত করে। দ্বিগুণ তামা বেধের উদ্দেশ্য অর্জনের জন্য বোর্ডটি বোর্ডে পাস করা হয়।

চতুর্থ: ডাইলেট্রিক ধ্রুবক। ডাইলেট্রিক ধ্রুবককে উন্নত করা প্রতিবন্ধকতা হ্রাস করতে পারে এবং ডাইলেট্রিক ধ্রুবক হ্রাস করা প্রতিবন্ধকতা বাড়িয়ে তুলতে পারে। ডাইলেট্রিক ধ্রুবকটি মূলত উপাদান দ্বারা নিয়ন্ত্রিত হয়। বিভিন্ন বোর্ডের বিভিন্ন ডাইলেট্রিক ধ্রুবক রয়েছে। এটি ব্যবহৃত রজন উপাদানের সাথে সম্পর্কিত: এফআর 4 বোর্ড, ডাইলেট্রিক ধ্রুবকটি 3 9-4। 5, যা ব্যবহারের ফ্রিকোয়েন্সি বৃদ্ধির সাথে বৃদ্ধি পাবে। 3। 9 উচ্চ সংকেত সংক্রমণ পেতে একটি উচ্চ প্রতিবন্ধী মান প্রয়োজন, যাতে কম ডাইলেট্রিক ধ্রুবক হতে পারে।

পঞ্চম: ld ালাই বেধ, মুদ্রিত ওয়েল্ডিং বাহ্যিক প্রতিবন্ধকতা হ্রাস করবে। সাধারণভাবে, মুদ্রিত ওয়েল্ডিং একক-সমাপ্ত 2 ওহম এবং ডিফারেনশিয়াল 8 ওহমগুলি হ্রাস করতে পারে। 2 বার মুদ্রণ ড্রপ মান সময়ের দ্বিগুণ। 3 বারের বেশি মুদ্রিত হয়ে গেলে, প্রতিবন্ধকতার মান আর পরিবর্তন হয় না।
