24-স্তর উচ্চ ঘনত্বের উচ্চ-গতির পিসিবি

24-স্তর পিসিবি কী?

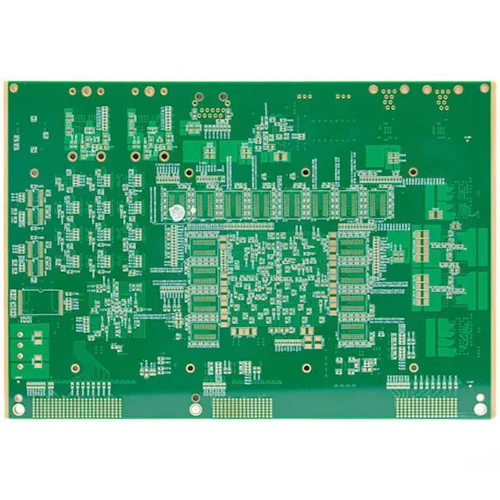

উচ্চ মানের 24-স্তর উচ্চ-ঘনত্বের উচ্চ-গতির পিসিবি চীন প্রস্তুতকারক মাধ্যমে ভায়াফুলাল সরবরাহ করে। 24-স্তর উচ্চ-ঘনত্বের উচ্চ-গতির পিসিবি কিনুন যা সরাসরি কম দামের সাথে উচ্চ মানের। একটি 24-স্তর পিসিবি 24 টি তামার স্তর সহ একটি উন্নত মাল্টিলেয়ার বোর্ড। পিসিবিতে একটি সিগন্যাল স্তর, একটি স্থল স্তর এবং একটি পাওয়ার স্তর অন্তর্ভুক্ত রয়েছে। এছাড়াও, এই পিসিবি সিল্ক স্ক্রিন, সোল্ডার মাস্ক ইত্যাদি নিয়ে গঠিত একটি 24-স্তর পিসিবি প্রায় 5 মিমি পুরু। এটি এতে স্তরগুলির সংখ্যার কারণে মাত্রিক স্থিতিশীলতা সরবরাহ করে।

প্রস্তুতকারক কার্যকরভাবে গ্রাউন্ড স্তর এবং সিগন্যাল স্তরটি সাজায়। এটি পিসিবি এইচডিআই অ্যাপ্লিকেশনগুলির সাথে সামঞ্জস্যপূর্ণ তা নিশ্চিত করতে সহায়তা করে। এই অ্যাপ্লিকেশনগুলি উচ্চ ঘনত্বের আন্তঃসংযোগগুলি। 24-স্তর পিসিবিতে ব্যবহৃত উপকরণগুলি কম ডাইলেট্রিক ধ্রুবক নিশ্চিত করে। এছাড়াও, এই উন্নত মাল্টিলেয়ার বোর্ডে ব্যবহৃত ডাইলেট্রিক উপাদানগুলি পাতলা। সুতরাং এটি স্তরগুলির মধ্যে শক্ত সংযোগ তৈরি করতে সহায়তা করে।

24-স্তর পিসিবি উপকরণ

একটি 24-স্তর পিসিবিতে এর উত্পাদন প্রক্রিয়াতে বিভিন্ন উপকরণ রয়েছে। এটি তামা ফয়েল, এফআর 4, সিইএম 3 এবং ইপোক্সি রজনের মতো উপকরণ ব্যবহার করে। এই পিসিবিতে, প্রস্তুতকারক তামার ফয়েল এবং গ্লাস ফাইবার রজন উপাদান একসাথে স্তরিত করে। এফআর 4 একটি পিসিবি উপাদান যা ইলেক্ট্রনিক্সে পর্যাপ্ত অনড়তা সরবরাহ করে। এটি পর্যাপ্ত কাচের স্থানান্তর তাপমাত্রা সরবরাহ করে।

তদ্ব্যতীত, উপাদানটিতে দুর্দান্ত আর্দ্রতা প্রতিরোধের রয়েছে। এর অর্থ হ'ল এফআর 4 যুক্ত পিসিবিগুলি উচ্চ তাপমাত্রা সহ্য করতে পারে। তদুপরি, এই উপাদানটির উপযুক্ত ডাইলেট্রিক শক্তি রয়েছে।

সিল্কস্ক্রিন, এফআর 4, এবং সোল্ডার মাস্ক 24 স্তর পিসিবিগুলির বেস উপকরণ। উচ্চ গ্লাস ট্রানজিশন তাপমাত্রা 24 স্তর পিসিবিগুলির একটি গুরুত্বপূর্ণ বৈশিষ্ট্য।

24 স্তর পিসিবি উত্পাদনতে ব্যবহৃত অন্যান্য উপকরণগুলির মধ্যে রয়েছে তামা ফয়েল এবং প্রিপ্রেগ। 24 স্তর পিসিবিগুলিতে বিভিন্ন তামার বেধ থাকতে পারে। তামার বেধ এবং স্তরগুলির সংখ্যা এটি উচ্চ বর্তমান বোঝা পরিচালনা করতে সহায়তা করে।

24 স্তর পিসিবি স্ট্যাকআপ কত?

24 লেয়ার পিসিবি স্ট্যাকআপ হ'ল সার্কিট বোর্ডের উপরের স্তরগুলির বিন্যাস। মাল্টি-লেয়ার পিসিবিতে বোর্ডে তামা স্তর রাখার বিভিন্ন উপায় রয়েছে। মাল্টি-লেয়ার স্ট্যাকআপের ব্যবস্থা করার আগে নির্মাতারা বেশ কয়েকটি গুরুত্বপূর্ণ বিষয় বিবেচনা করে।

একটি 24 স্তর স্ট্যাকআপে, রাউটিং স্তরগুলি, স্থল স্তর এবং পাওয়ার স্তর রয়েছে। রাউটিং স্তরগুলি শীর্ষ, মাঝারি বা নীচের স্তরগুলি হতে পারে। এই স্ট্যাকআপে গ্রাউন্ড এবং পাওয়ার স্তরগুলি খুব গুরুত্বপূর্ণ।

রাউটিং স্তরগুলি উপাদানগুলির মধ্যে আন্তঃসংযোগ তৈরি করে। নির্মাতারা তারের স্তরটি নীচে, শীর্ষ বা মাঝারি স্তরগুলিতে রাখতে পারেন। এটি বোর্ডের অ্যাপ্লিকেশন প্রয়োজনীয়তার উপর নির্ভর করে। সিগন্যাল রাউটিং একটি মাল্টিলেয়ার বোর্ডের একটি গুরুত্বপূর্ণ অংশ। 24-স্তর পিসিবি এর স্ট্যাকআপ কাঠামো তার কার্যকারিতা নির্ধারণ করে। একটি সুসংহত স্ট্যাকআপ পিসিবিতে সিগন্যাল রাউটিং নিশ্চিত করবে।

24-স্তর পিসিবি উত্পাদন

একটি 24-স্তর পিসিবি উত্পাদন কিছু নির্দিষ্ট প্রক্রিয়া জড়িত। যেহেতু এই পিসিবিতে পরিবাহী উপাদানের দশটি স্তর রয়েছে, তাই এর উত্পাদন জটিল। নির্মাতারা উচ্চ চাপ এবং উচ্চ তাপমাত্রার অধীনে মূল এবং প্রিপ্রেগ স্তরগুলি স্তরিত করে।

এই প্রক্রিয়া চলাকালীন, নির্মাতারা নিশ্চিত করে যে পিসিবি স্তরগুলির মধ্যে কোনও বায়ু নেই। তারা এও নিশ্চিত করে যে স্তরগুলি সুরক্ষিত করে এমন আঠালোগুলি সঠিকভাবে গলে যায়। একটি 24-স্তর পিসিবি বিভিন্ন উপকরণ নিয়ে গঠিত। কোর এবং প্রিপ্রেগ অনুরূপ উপকরণ। যাইহোক, প্রিপ্রেগ কোরের চেয়ে বেশি নমনীয়। এটি কারণ এটি পুরোপুরি নিরাময় হয় না। যখন নির্মাতারা স্ট্যাকআপে উচ্চ তাপমাত্রা প্রয়োগ করে, তখন প্রিপ্রেগ গলে যায়। স্তরগুলি তখন একসাথে সংযুক্ত থাকে। শীতল হওয়ার পরে, ফলাফলটি একটি শক্ত 24-স্তর বোর্ড। নির্মাতারা মাল্টিলেয়ার বোর্ডে সোল্ডার মাস্ক প্রয়োগ করেন। সোল্ডার মাস্কের ভূমিকা হ'ল ট্রেসগুলি সংক্ষিপ্ত থেকে রোধ করা। একটি মাল্টিলেয়ার বোর্ডের অভ্যন্তরীণ স্তরগুলির মধ্যে রয়েছে ফাইবারগ্লাস এবং ইপোক্সি কোর এবং প্রিপ্রেগ এই স্তরগুলি একসাথে স্তরিত করে। স্তরগুলি সারিবদ্ধ হয়েছে তা নিশ্চিত করার জন্য নির্মাতারা অভ্যন্তরীণ স্তরগুলি একসাথে স্ট্যাক করে।

24-স্তর পিসিবি এর উত্পাদন প্রক্রিয়াটি সংক্ষেপে নিম্নলিখিত হিসাবে বর্ণনা করা হয়েছে:

অভ্যন্তরীণ স্তর ইমেজিং এবং এচিং

অভ্যন্তরীণ স্তর ল্যামিনেশন

ড্রিলিং বোর্ড

বাইরের স্তর ইমেজিং

ধাতুপট্টাবৃত এবং এচিং

বাইরের স্তর এচিং স্ট্রিপিং

সোল্ডার মাস্ক

স্ক্রিন প্রিন্টিং

পরীক্ষা

24-স্তর পিসিবি সুবিধা

এই পিসিবি বৈদ্যুতিন ডিভাইসের কার্যকারিতা বাড়াতে সহায়তা করে। 24-স্তর বোর্ডের দুর্দান্ত সুবিধা রয়েছে যা প্রকল্পের জন্য প্রয়োজনীয়। এর মধ্যে কয়েকটি সুবিধা হ'ল:

কমপ্যাক্ট ডিজাইন

24-স্তর পিসিবি কমপ্যাক্ট ডিজাইন সমর্থন করে। পিসিবির গ্রাউন্ড স্তর এবং সিগন্যাল স্তর একে অপরকে ওভারল্যাপ করে। এই বোর্ডটি ল্যাপটপ, মোবাইল ফোন ইত্যাদির মতো ছোট ডিভাইসগুলির জন্য আদর্শ। বৈদ্যুতিন ডিভাইসগুলি আরও ছোট এবং আরও জটিল হয়ে উঠছে। 24-স্তর পিসিবি জটিল এবং ক্ষুদ্রতর ডিভাইসের জন্য আদর্শ।

বিভিন্ন তাপমাত্রার জন্য উপযুক্ত

24-স্তর পিসিবি বিভিন্ন তাপমাত্রায় কাজ করতে পারে। এই পিসিবি বিভিন্ন তাপমাত্রায় কাজ করার জন্য ডিজাইন করা হয়েছে। 24-স্তর বোর্ড উচ্চ-পারফরম্যান্স এবং উচ্চ-শেষ অ্যাপ্লিকেশনগুলির জন্য আদর্শ।

উচ্চ বর্তমান পরিবাহিতা

এই ধরণের পিসিবি এর আরেকটি গুরুত্বপূর্ণ সুবিধা হ'ল উচ্চ কারেন্ট লোডগুলি বহন করার ক্ষমতা। পিসিবি বিভিন্ন তামার বেধের সাথে উপলব্ধ। এটি উচ্চ শক্তি সহ্য করতে পারে।

উচ্চ কার্যকারিতা

24-স্তর পিসিবি খুব ব্যবহারিক। অতএব, এগুলি উচ্চ ঘনত্বের আন্তঃসংযোগ এবং উচ্চ-শক্তি প্রকল্পগুলিতে ব্যাপকভাবে ব্যবহৃত হয়। এছাড়াও, পিসিবিগুলি উচ্চ-গতির প্রকল্পগুলির দক্ষতাও উন্নত করে।
